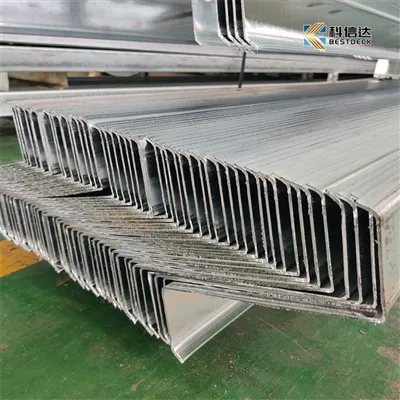

Z 垂木 1.0-4.0mm



建築構造物の中で、鉄骨構造は耐震性に優れ、工業生産度も高い。鉄骨構造は施工期間が短く、省エネ、環境保護、延性良好などの利点がある。特に鉄骨構造の建物では、その延性により地震波を発生し、減衰効果で鉄骨構造の建物の地震被害を軽減できる。鉄骨垂木は、屋根や壁など、鉄骨構造プロジェクトのあらゆる面に適している。垂木の断面形状は、一般的にC字型、Z字型、U字型、多形鋼などがあり、キャビンパネルのスパンを短縮し、屋根パネルを固定する機能を持つ。





特徴: Z 形鋼は支持強度が高く、特に勾配の大きい屋根の垂木に適しています。

工程：冷間曲げ機による圧延。

材質：原材料は溶融亜鉛メッキコイルまたは鋼帯で、肉厚が薄く、軽量で、断面性能が優れ、強度が高いです。製品は表面が滑らかで、寸法精度が高く、Q195-345材質で作られています。

適用範囲：鉄骨造建築物の屋根・壁梁、門柱等に使用します。

モデルサイズ: 高さ {{0}} 幅 50-150 折りたたみ時 10-30 厚さ 1.5-4.0。

（シリアルナンバー）	（サイズ）				（重さ）	（慣性モーメント）
	んん				キログラム	センチメートル⁴
	h	b	a	t	M	ジェックス	ジ
1	80	40	20	2.5	3.925	46.22	11.56
2	100	50	20	2.5	4.710	90.56	21.30
3	100	50	20	3.0	5.652	106.60	24.78
4	140	60	20	2.5	5.495	186.60	22.11
5	140	60	20	3.0	6.594	235.90	27.84
6	160	70	20	3.0	7.536	361.00	45.14
7	160	70	20	3.0	8.007	373.60	60.42
8	180	70	20	3.0	8.478	523.50	68.12
9	200	70	20	3.0	8.949	669.90	70.40
10	220	75	20	3.0	9.420	838.40	72.44
11	240	75	20	3.0	9.891	1030.00	74.28
12	250	75	20	3.0	10.127	1135.00	75.13
13	280	75	20	3.0	10.883	1488.00	74.77
14	350	80	20	3.0	12.953	2735.00	114.20
15	400	80	20	3.0	14.130	3783.00	117.80
16	450	100	20	3.0	16.250	5650.00	212.20





1. 建物構造の接続:

Z 字型の垂木は、建物構造の接続部分によく使用されます。安定した Z 字型設計により、構造の安定性と完全性を維持しながら、垂直方向と水平方向の荷重に耐えることができます。

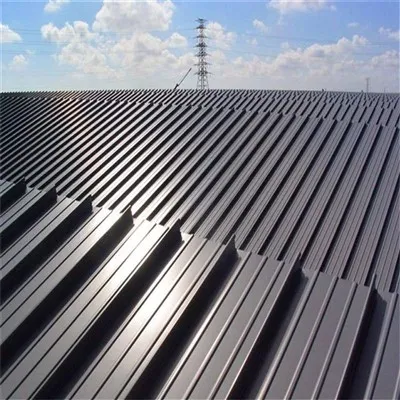

2. 屋根と壁のシステム:

Z 字型の垂木は、屋根や壁の主な支持構造として、風、雨、雪などの外部環境からの圧力を効果的に分散し、耐えることができます。

効率的な材料利用と軽量化により、建物の屋根と壁のシステムはより軽量かつ柔軟になり、構造の強度と安定性が確保されます。

3. 工業プラントおよび倉庫：

工業プラントや倉庫の建設では、長スパンの屋根と壁のシステムを構築するために Z 字型の垂木がよく使用され、その優れた耐荷重性と安定性により、大型の工業設備のスペース要件を満たすことができます。



パッケージの紹介: 図面と要件に応じてカスタマイズされたパッケージ。

サービスの最適化：地域軸の要件に応じて個別にパッケージ化します。

事例：南港工業団地 3500㎡
